ハイライト
パネルマウント端末ブロック接続器
,PCB実装端子台
-
タイプパネルマウント端子台、電気端子台
-
ピッチ7.40mm
-
コンタクト数7P
-
ワイヤー範囲16-22
-
定格電圧300V
-
定格電流20A
-
色黒
-
アプリケーションPCB,周波数変換器,サーバーサイト,スイッチ,電源,電気照明,産業制御
-
起源の場所深セン、中国
-
ブランド名SCED
-
証明UL, CE
-
モデル番号TR-3N-04
-
最小注文数量500
-
価格Get latest price
-
パッケージの詳細標準輸出カートン
-
受渡し時間7~20 営業日
-
支払条件T/T
-
供給の能力1KKのポール 毎月

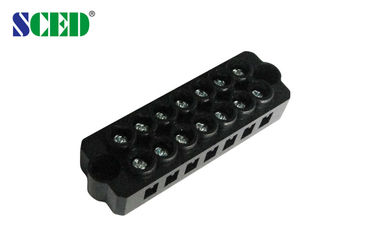

パネルマウント・ターミナル・コネクタ 黒 7.40mm 300V 20A 7P フィード・トゥー・ターミナル
パネルマウント・ターミナル・コネクタ 黒 7.40mm 300V 20A 7P エフード・トゥー・ターミナル
■直角線入口 □垂直線入口 □45度線入口
■単一レベル □二重レベル □三重レベル
標準色:灰色.他の色も利用可能で,下記の注文方法を参照して,希望する色を選択してください.
電源端末ブロック,電気端末ブロック
注文方法:
応用:
PCB,周波数コンバーター,サーバーサイト,スイッチ,電源,電気照明,産業制御,自動化,鉄道輸送,通信,電気電力,セキュリティ,医療機器軍人エレベーターなど
パラメータと図面の仕様:
|
UL テクニカルデータ |
B について |
C について |
D |
|
定位電圧/電流 V/A |
300 / 20 |
300 / 20 |
|
|
ワイヤレンジ AWG |
16 から 22 まで |
16 から 22 まで |
|
|
IEC技術データ |
|
||
|
超電圧カテゴリー |
Ⅲ |
Ⅲ |
Ⅱ |
|
汚染級 |
3 |
2 |
2 |
|
定位電圧/電流 V/A |
250 / 20 |
320 / 20 |
400 / 20 |
|
定位電圧KV |
4 |
4 |
4 |
|
定数接続容量 mm2 |
4 |
||
|
材料 |
|
||
|
隔熱材料/炎易性クラス |
PL/ UL94, V-0 試験用 |
||
|
導電板の塗装 |
|
||
|
クランプケージのプラチング |
青銅/チンの塗装 |
||
|
スクリュー/プラチング |
鋼/ニッケル付 |
||
|
その他のデータ |
|
||
|
剥離の長さ mm |
5〜6 |
||
|
スクロール / トーク / lbf.in |
M3 / 4.4-5.3 |
||

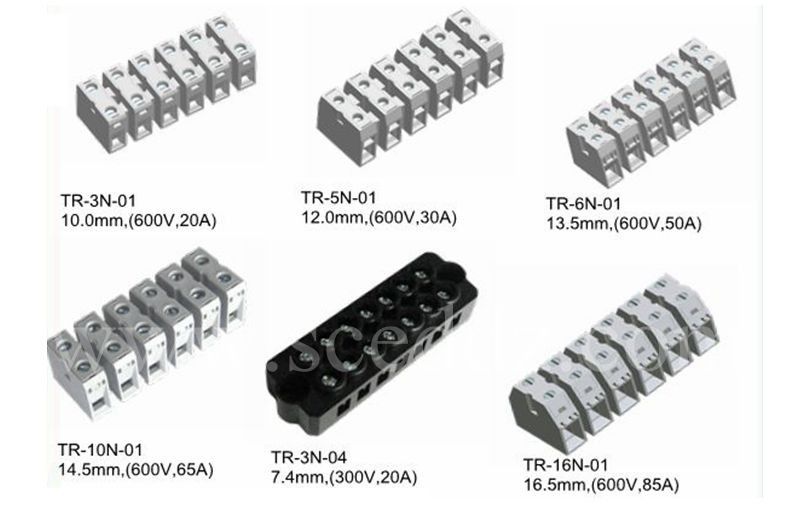

絵の写真:
競争力
- 安定した品質
- 競争力のある価格
- 迅速な対応
- 選択可能な製品全系列
- 客の要求に応じて正確な部品を設計する柔軟性
