ハイライト
パネルマウント端末ブロック接続器
,PCB実装端子台
-
タイプパネル・マウント・ターミナル・ブロック バリア・ターミナル・ブロック パワー・ターミナル・ブロック 電気・ターミナル・ブロック
-
ピッチ9.50mm
-
コンタクト数2P-24P
-
ワイヤー範囲24-12 AWG
-
定格電圧600V
-
定格電流20A
-
色黒
-
アプリケーションPCB,周波数変換器,サーバーサイト,スイッチ,電源,電気照明,産業制御
-
起源の場所深セン、中国
-
ブランド名SCED
-
証明UL, CE
-
モデル番号TR20-01-BM0
-
最小注文数量500
-
価格Get latest price
-
パッケージの詳細標準輸出カートン
-
受渡し時間7~20 営業日
-
支払条件T/T
-
供給の能力1KKのポール 毎月

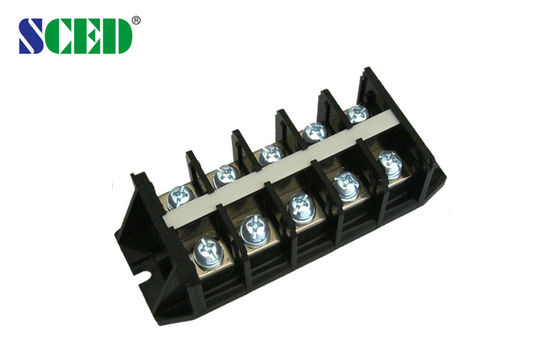

PCBパネル搭載ターミナルブロック 2P - 24P 高電圧600V 20A
PCBパネル搭載ターミナルブロック 2P - 24P 高電圧600V 20A
仕様だ
■直角線入口
■単一レベル
パネルをPCBボードにマウント
タグ: バリア・ターミナル・ブロック 電力・ターミナル・ブロック 電気・ターミナル・ブロック
応用:
PCB
周波数変換機
サーバーサイト スイッチ
電力供給そのように
仕様:
|
UL テクニカルデータ |
B について |
C について |
D |
|
定位電圧/電流 V/A |
600 / 20 |
600 / 20 |
|
|
ワイヤレンジ AWG |
24〜12日 |
24〜12日 |
|
|
IEC技術データ |
|
||
|
超電圧カテゴリー |
Ⅲ |
Ⅲ |
Ⅱ |
|
汚染級 |
3 |
2 |
2 |
|
定位電圧/電流 V/A |
800 / 10 |
1000 / 20 |
1000 / 20 |
|
定位電圧KV |
8 |
8 |
8 |
|
定数接続容量 mm2 |
2 |
||
|
材料 |
|
||
|
隔熱材料/炎易性クラス |
PC / UL94, V-0 について |
||
|
伝導板/塗装 |
銅/ニッケル付 |
||
|
スクリュー/プラチング |
鋼/亜鉛塗装 |
||
|
その他のデータ |
|
||
|
剥離の長さ mm |
8〜9 |
||
|
スクロール トルク mm |
M3.5 /7-10 |
||
特徴の利点:
1異なる位置に組み合わせた
2製品がPCBにマウントできる
3異なるラベルでマークされ,保護カバーが付いたり加えられたり,すべての種類のフラットジャンプが付いたり加えられていない.
競争力
1安定した良質
2競争力のある価格
3迅速な対応
4選択可能な製品
5客の要求に応じて正確な部品を設計する柔軟性
標準色:黒色.他の色も利用可能で,下記の注文方法を参照して,希望する色を選択してください.
注文方法:
図:
