起源の場所: | 深セン、中国 |
ブランド名: | SCED |
証明: | UL, CE |
モデル番号: | TJ500-00 |
最小注文数量: | 500 |
---|---|
価格: | Get latest price |
パッケージの詳細: | 標準的な輸出カートン |
支払条件: | T/T |
供給の能力: | 月例 1KK 棒それぞれ |
ピッチ: | 5.00 | 極: | 2P-24P |
---|---|---|---|
電圧: | 300V | 現在の: | 10A |
色: | 緑 | ねじ: | M3 |
ハイライト: | PCB のターミナル ブロックのコネクター,PCB の台紙のターミナル ブロック |
PCB はターミナル ブロック ピッチ 5.0mm 300v 10a 真鍮クランプおりの関係を取付けます
速い細部
ピッチ: 5.00mm
ポーランド人: 2P-24P
電圧流れ: 300V/10A
ワイヤー範囲: 12-26 AWG
材料: プラスチック ハウジングはです PA66 (UL94 V-0)
実用温度: -40℃~+105℃
クランプおりおよびターミナルは良質の黄銅または銅です
ねじは良質の鋼鉄 M3 です
Spec.
1. PCB ヨーロッパの Terninal のブロックは企業で広く利用されていますおよび自動制御、力、周波数変換および等。
2. それはプラスチック ハウジング、クランプおり、ターミナルおよびねじから成っています。
3. それは 2P および 3P によって異なった棒であるために積み重ねることができます
4. ワイヤー入口の方向: 45 90 180degree
4. 材料: プラスチック ハウジングは PA66 (UL94 V-0)実用温度です: -40~+105 クランプおりおよびターミナルは良質の黄銅ですまたは銅ねじは良質の鋼鉄です
変数およびデッサンの指定:
UL の技術的なデータ |
B |
C |
D |
評価される電圧/現在の V/A |
300/10 |
|
300/10 |
ワイヤー範囲 AWG |
12-26 |
|
12-26 |
IEC の技術的なデータ |
|
||
過電圧部門 |
Ⅲ |
Ⅲ |
Ⅱ |
汚染のクラス |
3 |
2 |
2 |
評価される電圧/現在の V/A |
250/10 |
400/10 |
630/10 |
評価されるサージ電圧 KV |
4 |
4 |
4 |
評価される接続容量 mm2 |
2.5 |
||
材料 |
|
||
絶縁材/燃焼性のクラス |
PA66/UL94、V-0 |
||
クランプおり/めっき |
めっきされる黄銅/ニッケル |
||
ターミナル/めっき |
真鍮/スズメッキをされる |
||
ねじ/めっき |
めっきされる鋼鉄/亜鉛 |
||
他のデータ |
|
||
PCB の穴径 mm |
φ1.4 |
||
除去の長さ mm |
6-7 |
||
ねじ/トルク/lbf.in |
M3/4.4-5.3 |
比較優位:
適用:
PCB の頻度コンバーター、
サーバー場所、スイッチ、電源、電気照明、企業制御、オートメーション、
柵交通機関、コミュニケーション、電力、保証、薬装置、軍隊、エレベーター、等…

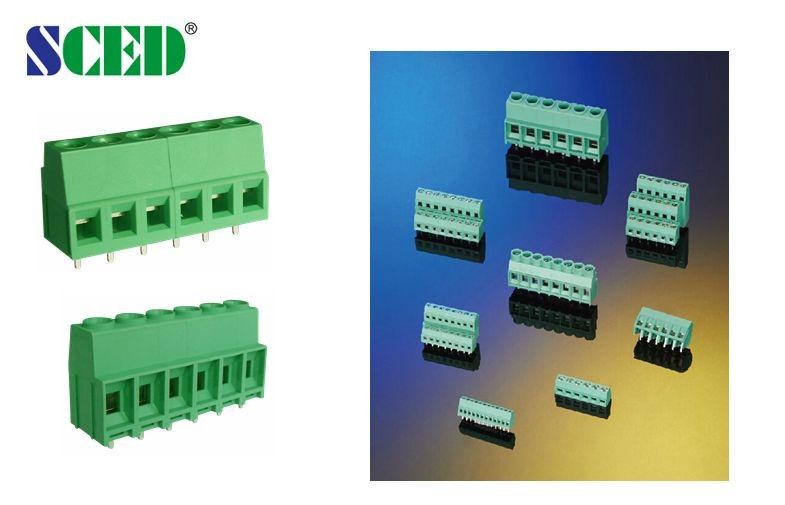

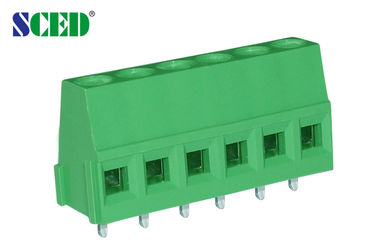

デッサン写真およびプロダクト写真:
